冷媒栓抜きはどのように機能しますか?

A 冷媒栓抜き の作品 使い捨て冷媒シリンダーの密閉バルブキャップに穴を開ける、または突き刺す 内部の冷媒が大気中に漏れることなくサービス機器に流入できるように、制御された気密な方法で管理されます。このツールはボトルのネックにしっかりとクランプされ、ハンドルを回すことで雌ねじ付きの針またはスパイクが前進し、針がボトルの柔らかい銅またはアルミニウムのシールディスクを突き刺し、ツール本体のガスケットがボトルと接続されたホースの間の気密接続を維持します。その結果、加圧ガスが制御されずに逃げるのではなく、接続点で冷媒が安全に制御されて放出されます。以下のセクションでは、エンジニアリングの詳細なメカニズムを説明し、利用可能なさまざまなツール設計をカバーし、安全かつ効果的に使用するための実践的なガイダンスを提供します。

保冷剤ボトルに専用オープナーが必要な理由

小型の使い捨て冷媒シリンダー (住宅用エアコン システム、冷蔵庫、自動車用 HVAC システムの補充に使用されるタイプ) は、工場で首の部分が柔らかい金属のディスクまたは手では開けられないバルブで密封されています。この密封設計はいくつかの目的を果たします。保管および輸送中の冷媒の損失を防ぎ、冷媒から湿気や汚染物質が入らないようにし、シリンダーが以前に使用されていないことを確認する不正開封防止蓋を提供します。

密閉された冷媒シリンダー内の内圧は、冷媒の種類や周囲温度によって大きく変化します。一般的な周囲温度では、 25℃ 一般的な冷媒は次の飽和圧力を及ぼします。

釘、ドライバー、ナイフなどの即席のツールで加圧シリンダーに穴を開けようとすると、これらの圧力で冷媒が制御不能に突然放出され、液体冷媒との接触による凍傷、密閉空間での窒息、および R-32、R-600a、R-290 などの可燃性冷媒による火災や爆発の危険が生じる危険があります。専用設計の冷媒栓抜きは、密閉された機械的に制御されたアセンブリ内に穴開け事象を封じ込めることで、これらのリスクを排除します。

中核となる機械原理: 制御されたニードルピアシング

冷媒栓抜きの動作原理は機械的には簡単ですが、現場で遭遇するシリンダーネックの直径やシールの厚さの範囲にわたって安全に機能するには、設計と製造に精度が必要です。

クランピングボディ

ツール本体には 2 つの機能ゾーンが含まれています。 クランプカラー ツールをボトルネックに固定します。 ピアシングチャンバー 針とその駆動機構を収容します。通常、クランプ カラーは標準のボトルネックのネジに嵌合するように内側にネジが切られています。ほとんどの使い捨て冷媒シリンダーは 1/2 インチ ACME ネジまたは 7/16 インチ UNF ネジ 高品質のオープナーは両方に適した構成でご利用いただけます。一部のデザインでは、ネジなしネックを使用する場合に迅速に取り付けるために、ネジ付きカラーではなくローレット付きロック リングを使用しています。

A 高デュロメーターニトリル (NBR) または EPDM ガスケット は、ツール本体とボトルネックの上面の間のクランプ本体のベースに取り付けられます。カラーが締められると、ニードルがシールディスクに接触する前に、このガスケットが圧縮してピアシングポイントの周囲に気密シールを形成します。これにより、ピアシングイベント自体の間であっても冷媒が接続部の外側に漏れることはありません。

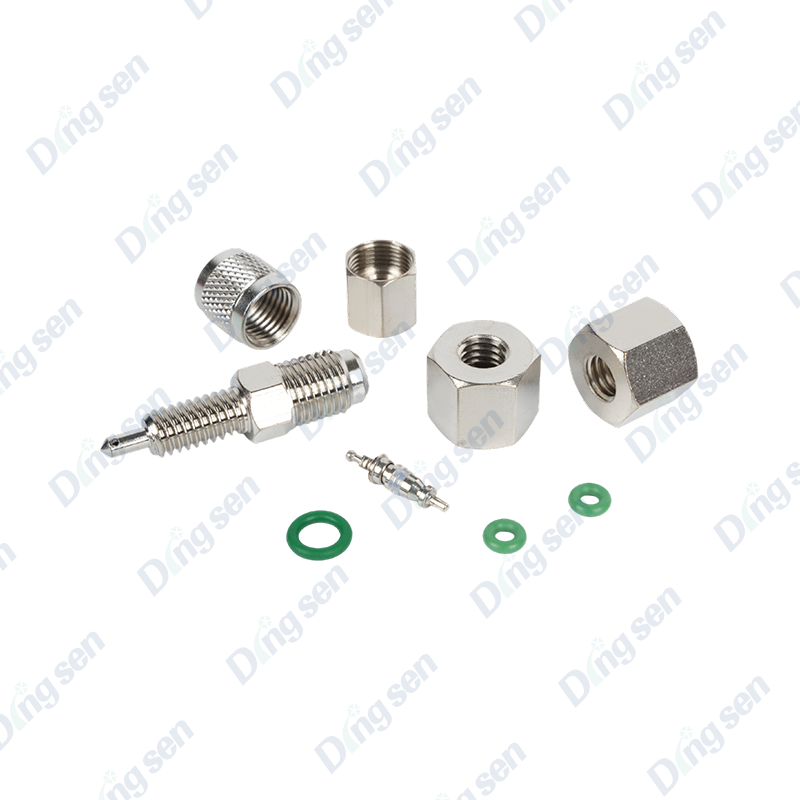

ピアスニードル

針は重要な機能要素です。通常、何千回ものサイクルにわたって切れ味を維持するために、硬化ステンレス鋼またはクロムバナジウム工具鋼から機械加工されます。針先の形状は次のように設計されています。 パンチではなく突き刺す シールディスク - 金属を除去するのではなく変位させる鋭い先細の先端で、針のシャフトが進むにつれて小さな穴を作り、針のシャフトが進むにつれてその穴を埋め、穿孔プロセス全体を通して冷媒の封じ込めを維持します。

一部の針のデザインには、 先端近くの側面ポートまたはスロット 中央の穴ではなく、冷媒がニードルの先端からではなく側面から入るようにします。この配置により、ずれたシール材によってチップがブロックされるのを防ぎ、シールディスクが軟銅ではなく比較的厚いアルミニウムである場合でも、安定した流れを確保します。

進化のメカニズム

針は、ツールの設計に応じて 2 つの機構のいずれかによってボトルのシール内に進められます。

• ねじ山の進み: 針は、ツール本体を通るネジ付きロッドに取り付けられています。ローレットキャップまたは T ハンドルを回すと、ロッドが回転し、制御された速度で針が前進します。通常は、 1.0 ～ 1.5 mm/1 回転 。これは、侵入深さを細かく制御でき、オペレータの力を最小限に抑えることができるため、最も一般的なメカニズムです。
• レバーカム前進： レバーアームがカムを回転させ、針を一気に前方に押し出します。レバーカムオープナーは操作が速いですが、ピアッシング中の触覚フィードバックが少ないため、スピードが優先される大量のサービス工場でより一般的に使用されます。

コンセントの接続

ニードルがシールを突き刺すと、冷媒はニードルの穴または横ポートを通って流れ、出口から出ます。 標準 SAE 冷凍継手 ツール本体の側面または上部 - 通常、 1/4 インチ SAE フレアメス 標準の冷媒マニホールドホースを受け入れる接続。この接続ポイントには、シュレーダー型バルブまたはボールバルブのいずれかの統合バルブが含まれている場合があります。これにより、オペレーターはニードルの位置とは関係なくボトルからの冷媒の流れを制御でき、ホースの接続または取り外し時の偶発的な放出を防ぎます。

ステップバイステップ: 冷媒栓抜きの実際の使用方法

作業シーケンスを理解することは、技術者がツールを正しく安全に使用するのに役立ち、購入者がワークフローに最適なツール設計を評価するのに役立ちます。

1. 冷媒の種類とシリンダーの互換性を確認します。 シリンダー内の冷媒が整備中のシステムと一致していること、およびオープナーのカラーのネジ山がシリンダーのネックと一致していることを確認します。間違った冷媒の使用は、HVAC サービスにおいて最もコストのかかる間違いの 1 つであり、システム全体のフラッシュとコンポーネントの交換が必要になる可能性があります。
2. 針を完全に引っ込めます。 オープナーをボトルに取り付ける前に、ハンドルを反時計回りに止まるまで回して、針がツール本体内に完全に引き込まれていることを確認してください。針が部分的に進んだ状態でツールを取り付けると、組み立て中に早期に穴が開く危険があります。
3. ツールをボトルに取り付けます。 オープナーカラーをボトルネックにねじ込むかクランプで締め、ガスケットがしっかりと圧縮されるまで締めます（手で締めてプラス約 4分の1回転 通常は十分です。締めすぎるとガスケットが損傷する可能性があります。締め付けが不十分であると、ピアシング中に冷媒がガスケットを迂回する可能性があります。
4. サービスホースを接続します。 ボトルに穴を開ける前に、マニホールド ゲージ ホースまたはトランスファー ホースをツールの SAE 出口に取り付けます。ホースが接続され、統合されたバルブが閉じている場合、冷媒が放出される前にツールとホースの接続がすでに行われているため、接続中の偶発的な放出が防止されます。
5. シールを刺します: ハンドルを時計回りにゆっくりと確実に回してください。ニードルがシールディスクに接触すると抵抗が増加し、ニードルが貫通すると突然抵抗が解放されます。シールに穴を開けたら、通常はすぐに針の前進を停止します。 3 ～ 5 回転 最初の接触点からのハンドルの。ニードルを前進させすぎると、シールシートの底に穴が開き、金属の削りくずで冷媒の流れが汚染される危険があります。
6. サービスバルブを開きます。 ツール出口にある統合ボールバルブまたはシュレーダーデプレッサーを開いて、接続されたホースおよび機器に冷媒が流れるようにします。ボトルの使用中にマニホールド圧力を監視します。
7. 空になったら閉じて削除します。 ボトルが空になったら、サービスバルブを閉じ、ニードルを完全に引き込み、オープナーをボトルから取り外します。使い捨てシリンダーでは、シリンダーを再充填しようとしないでください。これはほとんどの管轄区域で違法であり、使い捨てシリンダーは薄肉構造であるため非常に危険です。

冷媒栓抜きの種類とデザインの違い

すべての冷媒栓抜きが同じように機能するわけではありません。いくつかの設計バリエーションが存在し、それぞれが異なるシリンダー タイプ、冷媒、作業環境に適しています。

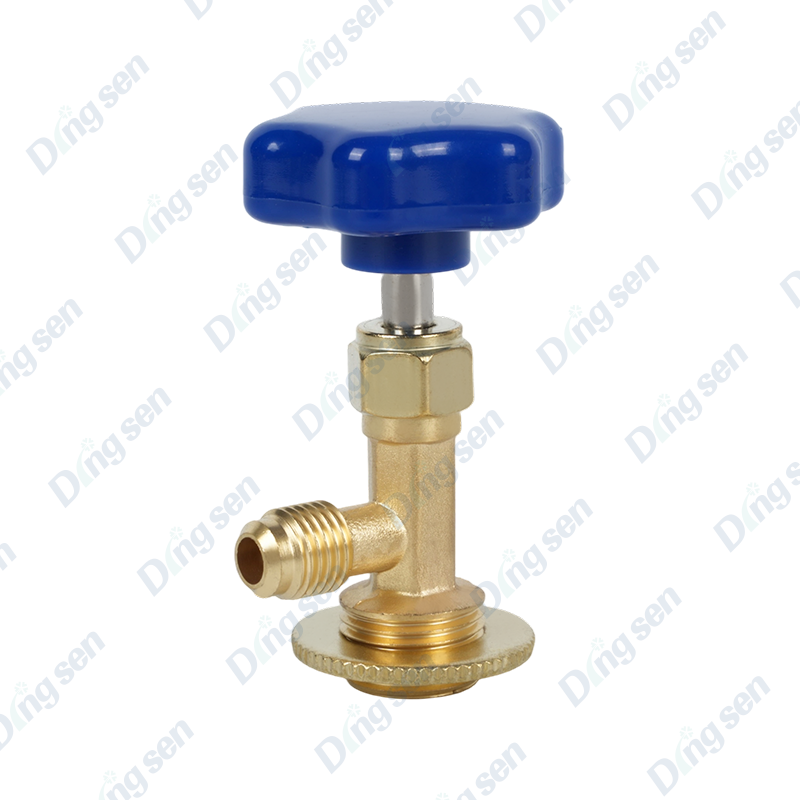

スタンダードなネジ式缶タップオープナー

小型の使い捨てシリンダー（通常は 容量340g～1kg 自動車および住宅用 HVAC サービス)。ねじ山送り機構と統合された 1/4 インチ SAE 出口により、これらは標準のマニホールド ゲージ セットと直接互換性があります。ツール本体は通常真鍮または亜鉛合金で、鋼針が付いており、全体の重量は通常 80～150g 。これらは、ほとんどの HVAC 技術者が標準キット品目として携行するツールです。

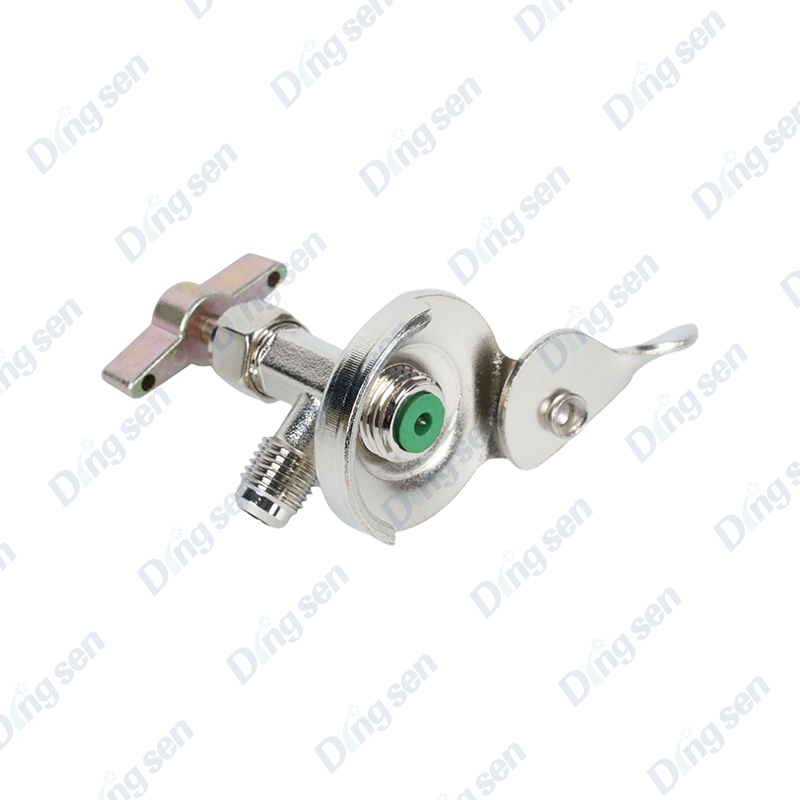

ネジなしボトル用ロッキングクリップオープナー

一部の冷媒シリンダー形式、特に自動車の補充冷媒に使用されるものは、雄ネジのない滑らかな円筒形のネックを備えています。これらは、オープナーのバネ仕掛けのクリップまたはスナップリングカラーを使用して、ねじではなく円周溝によってボトルネックを掴みます。それ以外の操作機構はネジ式オープナーと同じです。

R-410AおよびR-32用高圧定格オープナー

R-410A および R-32 は、R-22 または R-134a よりも大幅に高い圧力で動作します。 R-22 サービス向けに定格された標準缶タップオープナー (通常は 14バール ) 周囲温度 40 ℃で飽和圧力に達する可能性がある R-410A または R-32 シリンダーには適していません。 22～25バール 。高圧定格オープナーは、より肉厚の真鍮ボディ、強化されたニードルアセンブリ、および全圧力範囲に対応する定格のガスケットコンパウンドを使用しています。使用圧力定格はツールに明確にマークされており、高圧冷媒で使用する前に確認する必要があります。

一体型流量制御バルブを備えたオープナー

プレミアム冷媒栓抜きには、 ボールバルブまたはニードルバルブ ピアシングチャンバーと SAE 出口の間にあるため、技術者はニードルの位置とは無関係に冷媒の流量を制御できます。これは、冷媒をゆっくりと制御しながら追加する必要があるシステムを充電する場合、たとえば、ほぼ正しい充電レベルにあるシステムに重量で冷媒を追加する場合などに特に役立ちます。統合されたバルブがないと、流量制御はマニホールドで完全に管理する必要があり、利便性が低くなります。

多冷媒ユニバーサルオープナー

一部のオープナーは交換可能なカラーインサートを備えて設計されており、1/2 インチ ACME と 7/16 インチ UNF ボトルネックねじの両方を 1 つのツールで対応できるため、さまざまな種類の冷媒を使用するシステムを保守するときに技術者が持ち運ぶ必要があるツールの数が減ります。の 冷媒栓抜き プロの修理ツール シリーズは、精密機械加工された真鍮コンポーネントとクロムバナジウム針で設計されており、現代の HVAC サービス作業で一般的に発生する冷媒の種類全体で一貫した安全な穿孔性能を提供します。

材料と構造の品質: プロフェッショナル ツールとベーシック バージョンを分けるもの

冷媒栓抜きは、高圧で冷媒と接触して動作する圧力保持ツールです。工具の材質と製造品質は、その安全マージン、耐用年数、冷媒による劣化に対する耐性を直接決定します。

本体材質

プロ仕様のオープナーを使用 鍛造または機械加工された真鍮 (CuZn39Pb2 または同等品) 本体用。真鍮は、すべての一般的な冷媒および冷凍機油に対して優れた耐食性を備え、使用中に経験する熱サイクル下でも寸法が安定しており、信頼性の高いガスケットの取り付けに必要な厳しい公差に合わせて機械加工することができます。低品質のオープナーはダイカスト亜鉛合金 (Zamak) ボディを使用していますが、これは引張強度が低く、一部の冷凍機油、特に R-410A などの HFC 冷媒で使用されるポリオールエステル (POE) 油と接触すると応力亀裂が発生しやすくなります。

針の材質と硬さ

針は、冷媒と接触しても腐食することなく、繰り返し使用しても鋭利な先端を維持する必要があります。 58 ～ 62 HRC に熱処理されたクロムバナジウム鋼 (CrV) は高品質オープナーの標準素材であり、高級ハンドツールに使用されているのと同じ鋼です。ステンレス鋼 (304 または 316 グレード) は、工具鋼粒子による冷媒の汚染を避ける必要がある食品冷蔵サービス用途で使用されます。

ガスケットの材質と冷媒の適合性

ボトルからツールまでのシールガスケットは、使用中の冷媒およびオイルシステムに適合する必要があります。以下の表は、一般的な冷媒とのガスケット材料の適合性をまとめたものです。

複数の種類の冷媒を扱う技術者にとって、 EPDMまたはPTFEガスケット 最も広範な互換性を提供します。特に、古いガスケット材料が定格されていない可能性がある新しい HFO または炭化水素冷媒を使用する場合は、ツールを接続する前に、使用する特定の冷媒との互換性を必ず確認してください。

糸の品質とカラーのフィット感

カラーのねじ山は、締めるのに過剰な力を必要とせずに、ボトルネックのねじ山ときれいにかみ合う必要があります。ねじの形状が品質が悪いと、ボトルのねじ山を横切る可能性があり、ツールとボトルネックの両方が損傷し、ガスケットが正しく装着されなくなります。高品質オープナーを使用 転造またはダイ成形されたねじではなく、切断 (機械加工) ねじを使用します。 ボトルネックにスムーズに係合する、より正確なねじ山プロファイルを生成します。

冷媒栓抜きを使用する際の安全上の考慮事項

冷媒は圧力下で取り扱われるため、ボトルを開ける操作がどれほど単純または日常的であるかに関係なく、適切な予防措置が必要となる特有の危険性があります。

個人用保護具

• 安全メガネまたはフェイスシールド: 液体冷媒は放出時点で次のような低温に達する可能性があります。 -40℃～-55℃ 急速減圧時。液体冷媒が目に入ると、直ちに重度の凍傷が発生します。サイドシールド付きの安全メガネは最低限必要です。限られた空間や頭より上の高さで作業する場合は、フルフェイスシールドの着用をお勧めします。
• 断熱手袋または極低温手袋: ニトリルまたは革製の軍手は、液体冷媒との接触に対して最小限の保護を提供します。冷媒が偶発的に接触する可能性がある状況でシリンダーを開ける場合は、極低温取り扱い用の絶縁手袋を使用することをお勧めします。
• 適切な換気: すべての冷媒は密閉空間内の酸素を置換します。 ASHRAE 規格 15-2022 (冷凍システムの安全規格) は次のように定めています。 最大許容冷媒濃度 (MARC) 冷媒の種類ごとに占有スペースに。密閉された部屋、車両ピット、または地下機器室で冷媒ボトルを開けるときは、換気された場所で作業するか、局所排気装置を使用してください。

可燃性冷媒に関する注意事項

A2L (軽度可燃性 - R-32、R-1234yf) または A3 (高可燃性 - R-290、R-600a) に分類される冷媒には、不燃性冷媒の場合よりも追加の予防措置が必要です ( 出典: ASHRAE 規格 34-2022、冷媒の指定および安全性分類 ）。可燃性冷媒で冷媒栓抜きを使用する場合:

• パイロットランプ、電気スイッチのアーク放電、高温作業など、すべての着火源を屋内から排除してください。 半径1メートル 作業領域の
• 可燃性冷媒の使用に適していると評価およびマークされた工具のみを使用してください。標準ツールには、動作中に火花を発生する内部コンポーネントが含まれている場合があります
• ボトルがラベルの指定どおりに正しい向きになっていることを確認します。ほとんどの使い捨て可燃性冷媒シリンダーは、液体ではなく蒸気を供給するために直立して使用するよう指定されています。
• 運転前および運転中に、特定の冷媒用に校正された冷媒漏洩検知器を使用して、可燃性濃度に達する前に接続部の漏洩を特定します。

ツールを変更したり無効にしたりしないでください

冷媒栓抜きの安全性は、すべてのコンポーネントが設計どおりに機能するかどうかにかかっています。 流量を上げるためにガスケットを取り外さないでください。 、摩耗したガスケットを決して互換性のない材料と交換しないでください。また、流量を増加させようとしてニードルを機械的停止を超えて前進させないでください。これらの変更により、ツールの封じ込め機能が排除され、制御された操作が危険な操作に変換されます。

空シリンダーの廃棄

使用後、穴を開けた使い捨てシリンダーは慎重に取り扱う必要があります。針の穴は小さいですが、ツールが針のチャネルをボトルに導入しているため、残留圧力が残っている可能性があります。廃棄する前に、シリンダーの重量を量り、ラベルに印刷されている風袋重量と比較して、シリンダーが空であることを必ず確認してください。空の冷媒シリンダーは地域の規制に従って廃棄してください。多くの管轄区域では、違法な詰め替えを防ぐために、穴が開いた空のシリンダーは廃棄する前に詰め替え不可能にする必要があります。

冷媒栓抜きに関する一般的な問題とその解決方法

高品質のツールを使用した場合でも、ピアッシング作業のパフォーマンスに影響を与える問題が発生する可能性があります。以下に、最も頻繁に発生する問題とその解決策を示します。

穴を開けた後、首輪の周りに冷媒が漏れる

これは、ガスケットがボトルのネック面に対して密閉されていないことを示しています。原因には次のものが含まれます。 ガスケットの摩耗または損傷。ひび割れまたは変形したボトルネックの縁。ガスケットとボトルネック面の間にゴミ（切り粉、塗料、またはラベルの接着剤）が付着している。解決策: 可能であればすぐに針を引っ込めます。サービスバルブを閉じます。オープナーを取り外します。ガスケットを検査して交換します。再度取り付ける前に、ボトルのネック面をきれいにしてください。ボトルネックが損傷している場合、シリンダーは使用せず、供給元に返品する必要があります。

針がシールを貫通しない

一部の重いゲージのシリンダー シール ディスク、特に工業用グレードのシリンダーや、工具が設計された仕様よりも高い仕様で製造されたシリンダーでは、磨耗した針や鈍い針の貫通に抵抗する場合があります。解決策: ニードルアセンブリを交換します。ツールが使用されているシリンダータイプに対応していることを確認してください。ハンドルに過度のトルクをかけて力を加えないでください。 トルク10～15N・m 標準的なネジ式オープナーのハンドルに取り付けると、ネジ山が切れたり、本体が破損したりする危険があります。

シリンダーが空になる前に冷媒の流れが停止する

シリンダーから出る液体冷媒は減圧されると急速に冷え、針の先端や出口ポートに氷が形成され、流れが制限されたり停止したりすることがあります。解決策: シリンダーの下部を 100℃ の温水に浸し、軽く温めます。 40℃以下 — 冷媒シリンダーを温めるために熱湯、蒸気、裸火を決して使用しないでください。通常、緩やかな加温による圧力上昇により氷の制限が解消され、流れが回復します。

使用後にツールを取り外すことができない

使用中にボトルネックのネジ山とオープナーカラーのネジ山がかぶれる（圧力をかけた冷間圧接）場合、ボトルが空になった後にカラーを取り外すのが困難になる場合があります。ネジの接合部に浸透オイルを塗布し、時間をかけて浸透させてから緩めます。ボトルネックを破損する可能性があるパイプレンチや延長レバーバーの使用は避けてください。空のシリンダーであっても大気圧を超える残留圧力が存在する可能性があります。

冷媒栓抜きのメンテナンスと手入れ

冷媒栓抜きは、正しいメンテナンスを行うことで長い耐用年数と一貫したパフォーマンスが得られる精密圧力ツールです。

毎回の使用後

• 針を完全に後退させ、SAE 出口にダスト キャップをかぶせて内部表面の汚染を防ぎます。
• 外側を清潔な乾いた布で拭き、ほこりや研磨粒子を引き寄せる冷凍機油の残留物を取り除きます。
• ガスケットに圧縮永久歪み、亀裂、または表面の損傷がないか目視で検査します。劣化が見られる場合は交換してください

定期メンテナンス

• 滑らかな前進を維持し、かじりを防ぐために、20 ～ 30 回使用するごとに冷媒適合オイル (使用する冷媒に応じて POE または PAG) を上糸に少量滴下します。
• 50 回使用するごとに針の先端を拡大して検査してください。先端が鈍くなったり損傷したりした場合は、次のシリンダーへの突き刺しが困難になる前に交換する必要があります。
• SAE アウトレット フレア シートにマニホールド ホース接続部の漏れの原因となる損傷や傷がないか確認してください。フレアシートが損傷している場合は工具を交換する必要があります
• 組み立てられたツールを窒素源に接続して、毎年圧力テストを行ってください。 定格使用圧力の1.5倍 5 分間放置し、接合部や継手に漏れがないことを確認します。漏れがある場合は、シールが破損していることを示しており、ツールを使用に戻す前に修正する必要があります。

ストレージ

オープナーは乾燥した環境に保管してください。理想的には、SAE 出口とニードルアセンブリを衝撃から保護するメーカーのケースまたはツールロールに入れて保管してください。真鍮の本体に傷を付けたり、コンセントの金具を損傷したりする可能性がある鋭利な金属工具と同じコンパートメントに保管しないでください。機械を使用しなくても、時間の経過とともに NBR およびネオプレン ガスケットが劣化するため、工具を直射日光に長時間さらさないようにしてください。

用途に適した冷媒栓抜きの選択

動作原理と設計変数を理解すると、次のチェックリストは、技術者や調達チームが特定のサービス環境に最適なツールを選択するのに役立ちます。

毎日の HVAC サービス作業に、専門的に評価された信頼性の高いツールを必要とする技術者にとって、 冷媒栓抜き プロ仕様のエアコン修理ツール シリーズは、真ちゅう製の本体構造、精密研磨されたニードル、EPDM シーリング ガスケット、一体型ボール バルブなどの仕様に基づいて構築されており、家庭用および商業用の冷凍サービス アプリケーションにとって信頼できる選択肢となっています。

規制の背景: 冷媒の取り扱いとコンプライアンスにおける栓抜きの役割

冷媒栓抜きの正しい使用は、実際的な問題であるだけでなく、規制の問題でもあります。主要な HVAC 産業を抱えるほとんどの管轄区域には、冷媒の取り扱い、移送、回収方法を管理する規制があり、ツールの選択はコンプライアンスに直接影響します。

米国では、大気浄化法に基づく EPA セクション 608 規制により、ほとんどの冷媒を意図的に大気中に放出することが禁止されています。ガスケットの磨耗、カラーの不適切なかみ合わせ、工具の損傷などにより、ピアッシング作業中に冷媒栓抜きが漏れると、これらの規制で禁止されているベントとなる可能性のある冷媒が放出されます（ 出典: 米国 EPA、セクション 608 ファクトシート、2023 年 ）。したがって、漏れのない接続を実現する、メンテナンスが行き届いた適切な定格のオープナーを使用することは、単なるベストプラクティスではなく、コンプライアンス要件となります。

欧州連合でも、F-ガス規制 (EU 517/2014) が同様にフッ素化冷媒の放出を制限し、認定技術者が認定機器を使用して冷媒を取り扱うことを義務付けています。この規制に基づく機器認証要件は、ボトルを開けるプロセスを含む、使用されるツールと手順に適用されます。

これらの規制または同等の規制が適用される管轄区域の技術者は、規制の監査または検査中に機器のメンテナンス要件を順守している証拠として、冷媒栓抜きを含む冷媒取り扱いツールのメンテナンス記録を保持する必要があります。
