HVAC エア バランシングの説明: 根本原因、修正、コンポーネントのチェック

2 つのベッドルームが同じフロアにあり、1 つのサーモスタットを共有しており、そのうちの 1 つは夏の間ずっと 4 ～ 6 度高く動作します。コンデンサーはきれいで、フィルターは新品で、廊下は完璧に涼しい状態を保っています。何も壊れていません。単に空気が家に必要な方法で分配されていないだけであり、サーモスタットの設定によってそれを修正することはできません。

HVAC の空気バランスは、システムの総圧力が機器の制限内に収まりながら、各部屋が設計通りの空気の流れを受け取るように強制空気システムを測定して調整するものです。これはデータの演習であり、推測ゲームではありません。より多くの空気を上階に押し出すために最も近いレジスターを閉めると、ダンパーが動くたびにダクトシステム全体の圧力が変化するため、通常、ある部屋は修復され、別の部屋は飢えます。

以下に、技術者が実際に測定した内容、不均衡の一般的な原因、現場で修正できるもの、サービス バンの出発後に結果が維持されるかどうかを決定する機械部品を示します。

エアバランシングが実際に測定するもの

バランス調整は、定常状態での読み取り値から始まります。これは、システムが少なくとも 15 ～ 20 分間稼働し、建物が設計条件に近づいていることを意味します。少数の測定値でほとんどの診断が決まります。

作業の順序に注意してください。最初に空気の流れ、次に温度です。温度測定値だけでは、部屋が不快なのは空気流量の低下によるものなのか、それとも能力の問題によるものなのかを判断することはできません。また、これら 2 つの状態にはまったく異なる修正が必要です。

なぜ空気の流れがアンバランスになるのか

ダクト システムは通常の理由でバランスを崩しますが、そのほとんどはサーモスタットとは何の関係もありません。

• ダクトの設計: 長い幹線が遠くの部屋に給気する一方で、プレナム近くの短い枝が空気を多く取り込みます。
• ダンパー ドリフト: ブランチ ダンパーは何年も前に設定され、コイル交換やフィルターのアップグレード後に再検証されることはありませんでした。
• フィルターの負荷: 基本フィルターから高 MERV フィルターに移行すると、抵抗が追加され、あらゆる場所の空気の流れが減少します。
• 開口部の閉塞: 戻りグリルの上の家具、使用されていない部屋の閉じたレジスター、床のコンセントを覆う敷物。
• フレキシブルダクトの損傷:根太の後ろの配管がねじれたり、潰れたりすると、1 つの部屋への空気の流れが半分に減少する可能性があります。
• ブロワー速度: 機器交換後も工場出荷時のデフォルトのままになっているため、ファンがダクトと一致しなくなります。
• 大型の機器: ダクトが収容できる容量を超えると、静圧が上昇し、ファンがその曲線の平らな端に向かって押し出されます。
• レイアウトの変更: ガレージの改造や完成した地下室により、サイズが合わなかったダクト システムに負荷が加わります。

エアバランスの問題を示す兆候

これらの症状は集団で現れる傾向があります。 2 つ以上が同時に表示される場合は、通常、生の容量よりも分布の方が適切に説明されます。

• 隣接する部屋がサーモスタットの設定値を超えているにもかかわらず、サーモスタットの設定値に決して到達しない部屋。
• 笛を吹いたりガタガタしたりするレジスター、特に空調制御装置に最も近いレジスター。
• 夏場は長時間運転しても室内の湿度が高くなります。
• 華氏16度から22度の窓の外に座ると、気温が分裂します。
• 穏やかな天候での短いサイクリングの後に、暑さのピークで満足のいく長時間のランニングが続きます。
• 習慣、占有率、天候に変化がないにもかかわらず、エネルギー使用量は増加の一途をたどっています。

これらはいずれも、それ自体で不均衡を証明するものではありません。これらを組み合わせると、誰かがネジを回し始める前に 1 時間の測定が正当化されます。

空気側と冷媒側が接続されている

エアフローを補正しても、定格容量を発揮していないシステムを救うことはできません。充電が 10% 低い場合、コイルは意図したよりも暖かく動作し、温度分割が低下し、ダンパー設定を行わないと遠くの寝室が快適になります。そのため、有能なバランス調整訪問はドライバーではなく容量チェックから始まります。

適切なツールがバンに積まれていれば、検証は迅速に行えます。マニホールド ゲージ セットは、吸入圧力と液体圧力を提供します。これらは、冷媒回路が適切に機能しているかどうかを表す過熱と過冷却の 2 つの数値に変換されます。液体ライン上のサイトグラスには数秒以内に泡やフラッシュガスが表示され、制限や充電量の低下が本当の問題であるかどうかを確認します。

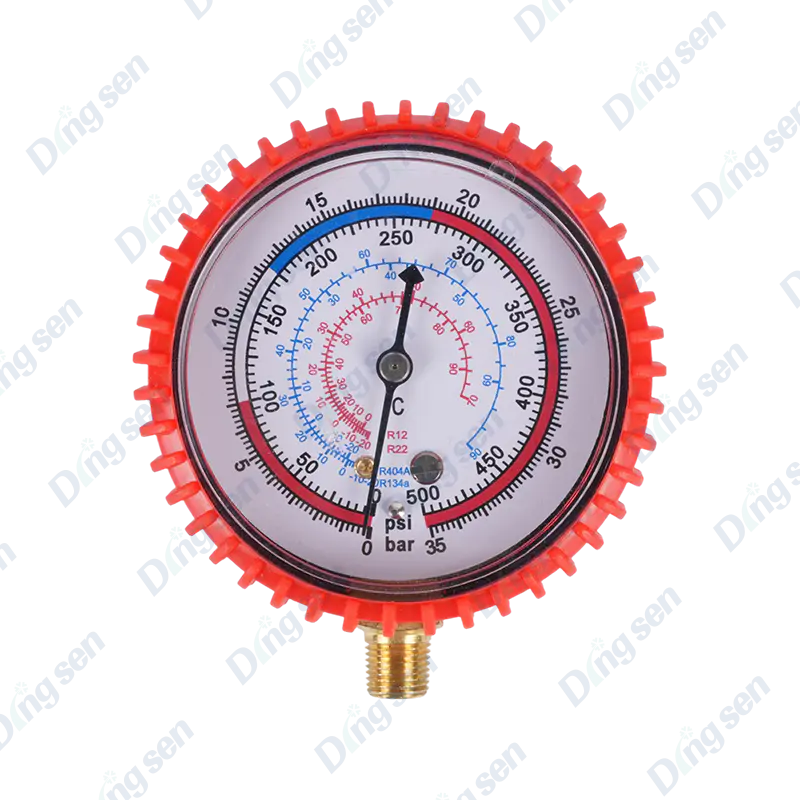

エアコンフッ素充填圧力計 充電中の高圧および低圧を監視するための専用ゲージ。マルチエバポレータの分配問題を調査する前に冷媒回路を検証する場合に役立ちます。 製品を見る→

冷凍空調システム用 SG サイトグラス 液体ライン内の冷媒の流れ、水分、または油レベルを示す視覚的な監視コンポーネントで、回路や空気の流れの問題を診断する前のシステムチェックを支援します。 製品を見る→

複数の蒸発器回路を備えたシステムでは、回路間の冷媒の分配は、部屋間のダクトの分配と同じくらい重要です。ダクト工事を非難する前に、見直してみる価値があります エアコンの三方弁が冷媒の流れを分割するしくみ 液体冷媒が不足している回路では、空気流の障害とまったく同じように見える部屋ごとの違いが生じるためです。

専門的なバランス調整手順の実行方法

ツールよりも順序が重要です。順番どおりに作業を行うということは、通常、すべてのステップを繰り返すことを意味します。

1. 設計データを収集します。元の負荷計算または図面に加えて、実際に設置されている機器の送風機性能表から各部屋の気流目標を算出します。
2. 設備を確認します。新しいフィルター、きれいなコイル、正しいブロワー速度、確認された冷媒充填、すべての供給開口部と戻り開口部に障害物がないこと。
3. ベースラインを記録します。外部の総静圧、フロー フードまたは風速計を使用した部屋ごとの気流、温度分割、および室温。
4. 正しい順序で調整してください。最初にブロワー速度、次にトランク ダンパー、次にブランチ ダンパー、そしてレジスター ダンパーはファイン トリムとしてのみ持続します。
5. 大きな変化があった場合は必ず再測定してください。エアフローは共有リソースです。ある枝を開くと、別の枝から空気が取り込まれます。
6. 安定させて確認します。システムを 30 分間実行し、穏やかな天候ではなく設計条件で測定を繰り返します。
7. 結果を文書化します。部屋ごとの最終的な空気の流れ、静圧、温度分割、および各ダンパーの位置をペイントまたはテープでマークし、次の技術者が作業を元に戻さないようにします。

現実的な目標は、すべての部屋が設計上の気流の 10% 以内、外部静圧の合計が銘板の範囲内、部屋間の広がりが 2 ～ 3 °F 以内であることです。ほとんどの既存の建物では、完全な平等は達成できません。予測可能で再現可能な快適さです。

建物の所有者が機器なしでチェックできること

費用のかからない実践的な手順

• 予定どおりにフィルターを交換し、フレームに日付を書き込みます。
• 1 週間すべてのレジを開け、その後再び部屋をテストします。レジスターが閉じていると、他の場所で静かに圧力が高まります。
• リターングリルから敷物、カーテン、家具などの障害物を取り除きます。
• 室内ドアを開いたままにするか、戻り経路がない部屋にはトランスファー グリルとドアのアンダーカットを取り付けます。
• 屋外コイルを洗浄し、屋内コイルに埃が付着していないか検査します。
• どの部屋が設定値をどれだけ満たしていないか、いつ、どのくらいの時間に達したかを書き留めます。

専門家に依頼する場合

これらのステップの後、スプレッドが華氏 4 度を超えたままである場合、次の動きは、レジスター調整の別のラウンドではなく、バランス調整です。通常、ランダムなレジスタ調整では問題が別の部屋に移され、静圧が上昇するため、総空気流量が減少し、システム全体の効率が以前より低下します。

バランスが取れるかどうかを決める部品

ダンパーが設定されると、数値がどれだけ持続するかは機械的な品質によって決まります。漏れのないジョイントにより容量が安定し、保持されるバルブシートにより冷媒の移動が防止され、コイル容量に合わせた計量装置により屋外条件の変化による温度分割の変動を防ぎます。

冷凍・空調用熱膨張弁 冷媒流量と過熱度を調整する計量装置により、温度変動を防ぎ、商用および冷却システムの能力を維持できます。 製品を見る→

過大な膨張弁またはハンチング膨張弁は室温の変動を引き起こします。これは空気流の障害のように見えますが、実際には容量制御の問題です。清潔で乾燥した内部も同様に重要です。フィルター乾燥機を長期間使用したままにすると、液体ラインに圧力降下が生じ、その降下はまさにエアハンドラーから最も遠い部屋の能力の低下として現れます。

銅側では、接合部の形状が長期信頼性を決定します。大量のフィラーメタルを必要とする形成が不十分なコネクタは、後で漏れが発生する可能性が高く、通常、6 か月後に漏れが発見されると、エアフローに関する苦情として報告されます。一貫した肉厚ときれいな合わせ面を備えた銅パイプ コネクタ、レデューサー、分岐継手は、特に高振動の設置において、ろう付け接合部をしっかりと再現可能に保ちます。

予測可能な公差を備えたコンポーネントの調達

請負業者や代理店にとって、エアバランスに関する会話は通常、部品カウンターで終わります。サプライヤーを比較する場合、有用な質問は具体的です。ゲージはどの精度クラスか、サイトグラスに使用されているシール材はどれか、冷媒とオイルの両方に適合するか、バルブ本体内の合金とシートの設計は何か、銅製フィッティングの壁の厚さはバッチ間で一貫しているかなどです。

カスタム プログラムに取り組んでいるバイヤーは、図面、材料証明書、テスト レポートも要求する必要があります。ある出荷では正しく測定され、次の出荷ではドリフトするコンポーネントは、バランスの取れたシステムを静かに元に戻すことになるからです。 Shaoxing DingSen Refrigeration Technology は 2008 年以来、冷凍機および自動車用空調部品を製造し、顧客の図面やサンプルから製品を開発し、社内のテストラボを運営し、主にヨーロッパ、アメリカ、日本に輸出しています。

近似値ではなく固定公差に基づいて構築された継手、バルブ、サイトグラス、または充電ツールが必要な場合は、 図面またはサンプルを送信し、バッチ要件について直接話し合ってください。 .

エアバランシングは測定演習として始まり、ハードウェア演習として終了します。風量の数値を正しく取得し、冷媒側を確認してから、その数値を維持する部品を取り付けます。
