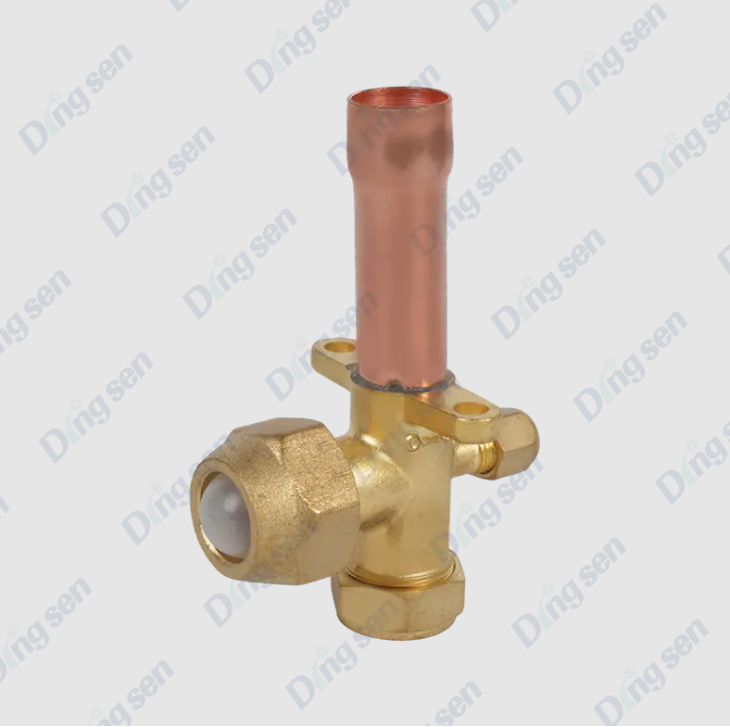

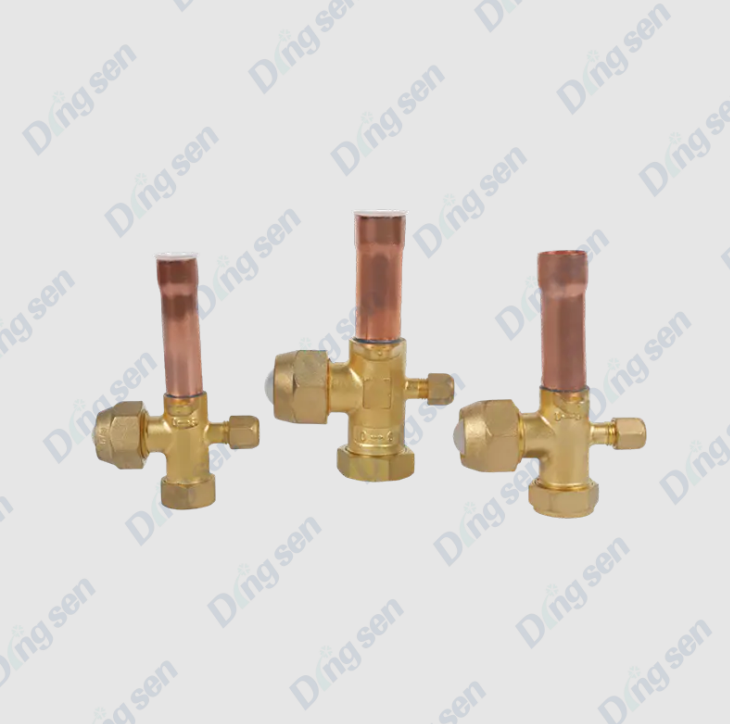

エアコン三方弁とは何ですか？

アン エアコン三方弁 三方逆転バルブまたは三方分配バルブとしても知られる、空調システムの重要な制御コンポーネントです。配管内の冷媒や冷温水の流れ方向を変えるために使用され、システムの冷却、加熱、または冷温水分配機能を実現します。

三方バルブは通常、バルブ本体、バルブコア、アクチュエーターで構成されます。流路により直進型と比例分配型に分けられます。最新のセントラルエアコン、ファンコイルユニット、床暖房システムでは、自動制御と省エネ管理を実現するために、三方弁が電動アクチュエータやサーモスタットと組み合わせて使用​​されることがよくあります。

の動作原理は何ですか エアコン三方弁 ?

アン エアコン三方弁 三方分配弁または三方逆転弁としても知られるこの弁は、主に空調システム内の冷媒または冷温水の流れ方向を調整するために使用され、冷却機能と暖房機能の切り替え、または冷水/温水の分配を実現します。その動作原理は主に、バルブ本体内のバルブコアの動きに基づいて流体経路を変更します。

1. 構造構成

三方弁は主に次の部品で構成されています。

• バルブ本体: 通常、銅、真鍮、またはステンレス鋼で作られ、3 つの接続ポートがあります: 1 つの入口 (通常はシステム入口) と 2 つの出口 (それぞれ異なる回路または機器につながります)。


• バルブコア：流体の流れ方向を切り替えるために使用される、バルブ本体内の回転またはスライド可能な可動部品。


• アクチュエータ: 手動操作レバーまたは電気/空気圧アクチュエータが含まれており、バルブ コアの動きを駆動して流れ方向の切り替えを実現するために使用されます。


• シール: ゴムリングやポリテトラフルオロエチレン (PTFE) シールなど、動作中にバルブが漏れないようにします。



2. 動作モード

三方弁は制御方式により手動式と電動式に分けられますが、動作原理に若干の違いがあります。

(1) 手動三方弁

ハンドルを回転させると、バルブコアの位置が変更され、入口パイプ内の流体が 2 つの出口のいずれかに流れるか、または均等に分配されます。

バルブコアには通常、次の 2 つの基本構造があります。

• L 型バルブコア: 流体を 1 つの出口に切り替え、「オン/オフ」または切り替え機能を実現します。


• T 型バルブコア: 両方の出口を同時に流れることができ、一定の比率に従って流れを分配します。



(2) 電動三方弁

バルブコアは電動アクチュエーターによって駆動され、温度制御信号またはコントローラーコマンドを受信して自動調整を実現します。

アクチュエータはバルブコアを回転させ、流体の流れの方向または分配比を変更します。

温度制御システムと連動し、負荷調整や省エネ制御が可能です。

3. 流体分配原理

ストレートスルースイッチング（L型バルブコア）：バルブコアが一定角度回転すると、流体は入口から指定された出口へのみ流れ、もう一方の出口は閉じられます。

比例配分（T型バルブコア）：バルブコアの回転角度により2つの出口の開口サイズを制御し、温水と水の比例配分を実現し、システムの安定した運転を保証します。

バルブコアの位置は通常、サーモスタット、コントローラー、または手動調整によって決定され、正確な流量調整が可能になり、快適な温度制御とエネルギー節約を実現します。

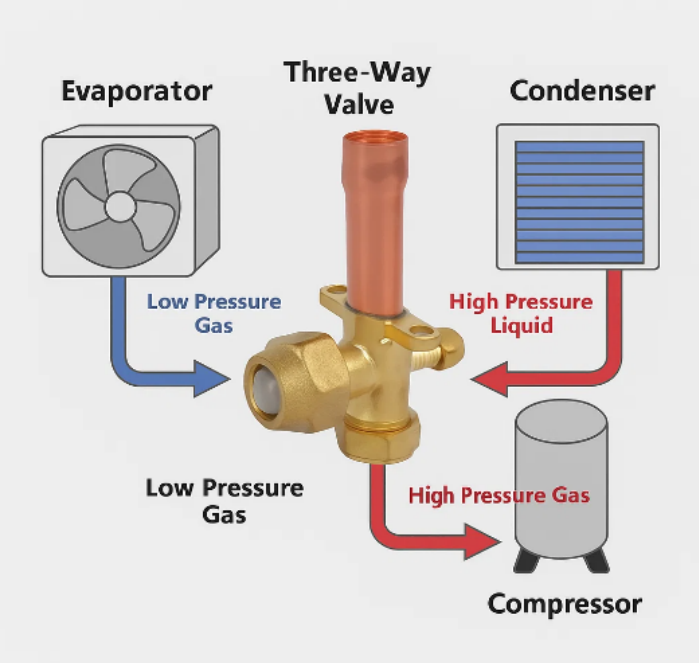

4. 動作図

システムに加熱が必要な場合、バルブコアが回転して出口 A が開き、出口 B が閉じ、温水または高温の冷媒が加熱装置に流れるようになります。

システムの冷却が必要な場合、バルブコアが回転して出口 B が開き、出口 A が閉じ、冷水または冷たい冷媒が冷却装置に流れるようになります。

一部の比例分配アプリケーションでは、バルブコアが出口 A と B を部分的に開き、温水と冷水の混合または流量分配を実現できます。

5. 特徴と利点

柔軟な制御: さまざまな負荷要件に適応するために、流れの方向を手動または自動で調整できます。

エネルギー効率: 比例配分による正確な流量制御により、エネルギーの無駄が削減されます。

設置が簡単：コンパクトな構造で、空調システムの配管に直接接続できます。

システム保護：逆流やシステムへの影響を防ぎ、機器の安定した動作を保証します。

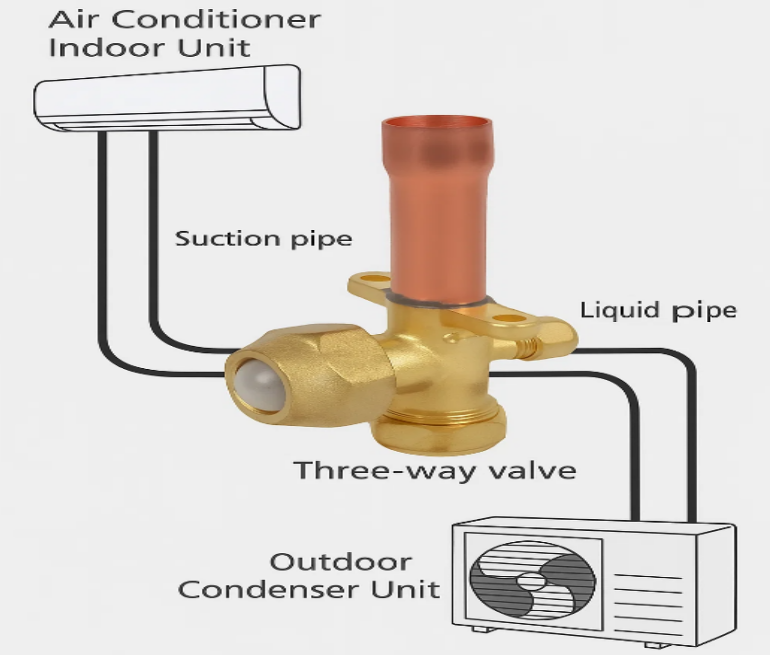

空調システムにはどのような種類がありますか エアコン三方弁s 通常、で使用されますか？

空調用三方弁は、主に冷媒または冷水/温水の流れ方向を制御し、冷暖房切り替え、流量分布、およびシステム負荷調整を実現するために、最新の空調システムで広く使用されています。アプリケーションの特性はシステムの種類によって若干異なります。

1. セントラル空調システム

適用シナリオ: 大規模な商業ビル、オフィスビル、ホテル、ショッピングモールなどの水道または空調システム。

機能:

• さまざまな端末装置 (ファン コイル ユニットやエア ハンドリング ユニットなど) への冷水/温水の流れを調整します。


• 冷暖房モード切替時に水または冷媒の流れを切り替えます。


• サーモスタットやビル管理システム（BMS）と連携し、自動制御と省エネ運転を実現します。



利点: 複数の端末デバイスを集中制御できるため、システムの安定性と快適性が確保されます。

2. ファンコイルユニット（FCU）ターミナルシステム

適用シナリオ: オフィス、会議室、病棟、ホテルの部屋など。

機能:

• ファンコイルユニットへの冷水または温水の流れを制御して室内温度を調整します。
• 電動アクチュエーターにより、室温制御信号に基づいて水流を自動的に分配できます。



利点: 各部屋またはエリアごとに独立した温度調整が可能になり、快適性とエネルギー効率が向上します。

3. 床暖房システム（輻射式床暖房）

適用シナリオ: 住宅、別荘、公共の建物、および水ベースの床暖房を使用するその他の場所。

機能:

• 異なるゾーンの床暖房パイプに温水を分配し、ゾーン暖房を実現します。
• サーモスタットと組み合わせて室内温度を自動調整します。



特長：正確な湯量配分により、省エネでありながら快適な室温制御を実現します。

4.マルチエアコンシステム（VRF/VRV）

適用シーン：中・大規模の商業施設やオフィスビルなど、マルチ空調システムが必要な場所。

機能:

• 冷房と暖房を切り替える際に、室内機や熱回収ユニットへの冷媒の流れを制御します。
• システムコントローラーと連携し、複数のゾーンで独立した温度制御と省エネ管理を実現します。



利点: マルチスプリットシステムの効率的な動作を保証し、室内の快適性を向上させます。

5. ヒートポンプシステム

アプリケーション シナリオ: 住宅または商業用の空気源/地中熱源ヒート ポンプ システム。

機能:

• 冷媒や水の流れ方向を変えることで暖房と冷房の切り替えを実現します。
• 自動制御システムと連携してエネルギー効率を向上させます。



特長：三方弁切替により冷暖房循環と省エネ制御を実現します。

電動三方弁と手動三方弁の違いは何ですか？

空調用三方弁は、その制御方式により手動三方弁と電動三方弁に分けられます。これらは、操作、アプリケーション シナリオ、システム パフォーマンスにおいて大きく異なります。

1. 手動三方弁の特長

シンプルな構造: 通常はバルブ本体とハンドルで構成されており、電気部品はありません。

柔軟な操作: 頻繁な切り替えが必要ない小規模システムまたはシナリオに適しています。

低コストかつ簡単なメンテナンス：電源や制御信号が不要なため、高い信頼性を実現します。

制限事項: リモート制御や自動調整はできません。調整精度は人間の介入によって影響を受けます。

2. 電動三方弁の特長

自動制御: 電動アクチュエータによって駆動され、サーモスタットまたはシステム制御から信号を受信できます。

高精度調整: 負荷の変化に適応して、0 ～ 100% の比例流量分布を実現できます。

省エネと高効率：インテリジェントな制御システムと組み合わせることで、実際のニーズに応じて水の流れや冷媒の流れの方向を調整し、エネルギー消費を削減します。

設置とメンテナンス: 電源と定期的なアクチュエータの検査が必要です。メンテナンスは手動バルブよりも複雑です。

幅広い用途: セントラル空調システム、ファンコイルユニット、マルチスプリットシステム、床暖房システム、および自動調整が必要なその他のシナリオに適しています。

三方弁を選択する際に考慮すべきパラメータは何ですか?

1. バルブ呼び径: バルブ呼び径は三方バルブを選定する際の最も基本的なパラメータであり、バルブと配管とのマッチングを決定します。直径が小さすぎると過剰な流れ抵抗が発生し、システム圧力や端末機器の給水または冷却能力に影響を与えます。直径が大きすぎると、コストと占有スペースが増加し、不正確な流量調整につながる可能性があります。一般に、システムのスムーズな動作を確保するには、システム設計の流量とパイプ直径に基づいて適切なバルブ呼び径を選択する必要があります。

2. 流量特性とCv値： 三方弁の流量能力は通常、単位圧力あたりの流量であるCv値で表されます。 Cv値を適切に選択することで、バルブ開度がシステム流量に一致し、正確な制御が可能になります。比例制御バルブ (T 型バルブなど) の場合、温水と冷水または冷媒の均一な分配を確保し、システム内の温度変動や不安定性を回避するために、流量曲線は可能な限り安定している必要があります。

3. バルブの材質: バルブの材質は、耐食性、耐圧性、寿命に直接影響します。一般的なバルブ本体の材質には、銅、真鍮、ステンレス鋼、プラスチック (PVC や PP など) が含まれます。水道システムでは銅または真鍮のバルブが一般的に使用されますが、ステンレス鋼のバルブは高い耐食性要件や化学媒体が必要なシステムに適しています。プラスチック製のバルブは、低温または小規模の水システムに適しています。材料の選択は、メディアの種類、温度、システム要件の合理的な一致に基づいて行う必要があります。

4. 圧力定格: 三方バルブの圧力定格は、バルブが耐えることができる最大使用圧力を指します。選択するときは、漏れや損傷を避けるために、バルブの定格圧力がシステムの最大使用圧力より高いことを確認してください。高圧冷凍システムまたは産業用空調システムでは、長期にわたる安全な動作を保証するために高圧定格バルブを選択する必要があります。

5. 制御方法: 三方弁は手動または電気で制御できます。手動バルブは、頻繁な調整が必要ない小規模システムまたはシナリオに適しています。操作が簡単で、コストも低いです。アクチュエーターによって駆動される電動バルブにより、遠隔制御と自動調整が可能になります。これらはセントラル空調、ファンコイルユニット、マルチスプリットシステム、床暖房システムに適しており、サーモスタットやビル管理システムと併用してシステムの快適性とエネルギー効率を向上させることができます。

三方弁取付時の注意事項

1. バルブのモデルと仕様を確認します。 設置前に、三方バルブのモデル、直径、バルブコアの種類、材質、制御方法がシステム設計要件と一致していることを慎重に確認してください。モデルや直径が正しくないと、流量が不十分になったり、システムの圧力損失が増加したり、必要な流れ方向を達成できなくなる可能性があります。

2. バルブの完全性をチェックします。 取り付ける前に、バルブに傷、亀裂、シールの損傷、輸送中に発生したバルブコアの詰まりがないか確認してください。システム稼働中の液漏れや故障を防ぐため、異常があった場合は速やかに交換または修理してください。

3. パイプラインを清潔に保つ: バルブ内に異物が侵入し、バルブコアの詰まりやシール不良の原因となるのを防ぐため、取り付け前に配管内の溶接スラグ、不純物、油などを除去してください。冷水または温水システムの場合、バルブを取り付ける前にパイプを洗浄する必要があります。

4. 設置方向と流れ方向のマーク: 三方バルブには通常、明確な流れ方向のマーク (矢印または「A/B」出口マーク) が付いています。設置の際、バルブは設計された流れ方向に従って正しく設置する必要があります。取り付け方向が間違っていると、バルブが誤動作したり、流れの切り替えや分配が適切に行われなくなったり、さらにはバルブコアやシールが損傷したりする可能性があります。

5. バルブとパイプラインの同軸性を確認します。 取り付け中、バルブ本体に不均一な応力がかからないよう、バルブの軸がパイプラインと一致していることを確認してください。位置がずれていたり、無理に接続すると、バルブシールが損傷したり、バルブコアの詰まりやインターフェースでの漏れが発生したりする可能性があります。

6. インターフェースのシールと締め付け: ネジ付きインターフェース: 締めすぎやバルブ本体の変形を防ぐために、シールテープまたはシーラントを使用してください。フランジ付きインターフェース: ボルトを均等に締めて、応力の集中と漏れを防ぎます。溶接インターフェース: 溶接スラグがバルブに侵入しないように、溶接温度と位置に注意してください。

7. 直接的なストレスや振動を避けてください。 設置後は、バルブ本体にパイプラインの張力や振動が直接加わらないようにしてください。サポートやパイプラインファスナーを使用して応力を軽減し、バルブの寿命を延ばします。

8. 電動三方弁の電気接続: 電動三方弁の場合、配線は取扱説明書に従って正しく接続し、制御信号、電源電圧、接地を確実に行ってください。設置後、アクチュエータの動作をチェックして正しく機能することを確認し、バルブの自動調整を妨げる可能性のある配線エラーを回避してください。

9. 設置場所およびメンテナンススペース: 三方弁は操作、点検、保守がしやすい場所に設置してください。バルブステムまたはアクチュエーターが自由に動作し、将来のメンテナンスや交換に備えて十分なスペースを確保してください。

10. 設置後のシステムの試運転: 設置後、バルブを手動または電動で試運転して、スイッチング、流量分布、シール性能を確認してください。システム起動後の安全で安定した動作を確保するために、異常が発見された場合は速やかにバルブの調整または交換を行ってください。

の エアコン三方弁 は空調システムの重要な制御コンポーネントであり、主に冷媒または冷水/温水の流れを調整し、冷却と暖房の切り替え、冷水/温水の分配を実現するために使用されます。バルブコアの動きによって流体経路を変更し、手動または電動アクチュエーターによる自動操作が可能です。三方弁はセントラルエアコン、ファンコイルユニット、床暖房、マルチスプリットシステム、ヒートポンプシステムなどで広く使用されており、システムの快適性、エネルギー効率、動作の安定性を向上させます。三方弁の長期にわたる信頼性の高い動作を保証するには、適切な選択、正しい設置、定期的なメンテナンスが非常に重要です。
