カーエアコン用クイックコネクターが正常に動作しているかどうかを確認するにはどうすればよいですか?

かどうかを確認するには カーエアコン用クイックコネクター 正常に動作していますが、 物理的な損傷がないかどうかを検査し、ロック クリップが完全に固定されていることを確認し、冷媒の漏れがないことを確認し、コネクタが正しく接続および解放されることをテストします。 。自動車用 AC システムのクイック コネクタは、ねじ込み継手を必要とせずに、高圧側および低圧側の冷媒ラインをコンプレッサー、凝縮器、蒸発器に接続します。コネクタに欠陥があると、冷媒の損失、AC システムの故障、または深刻な場合には危険な高圧冷媒の放出が発生する可能性があります。ほとんどのチェックは、基本的なツール、冷媒漏れ検出器、マニホールド ゲージ セットを使用して実行できますが、AC システムの冷却性能の低下、異常なノイズ、またはフィッティング付近のオイル汚染の目に見える兆候が見られる場合は必ず実行する必要があります。

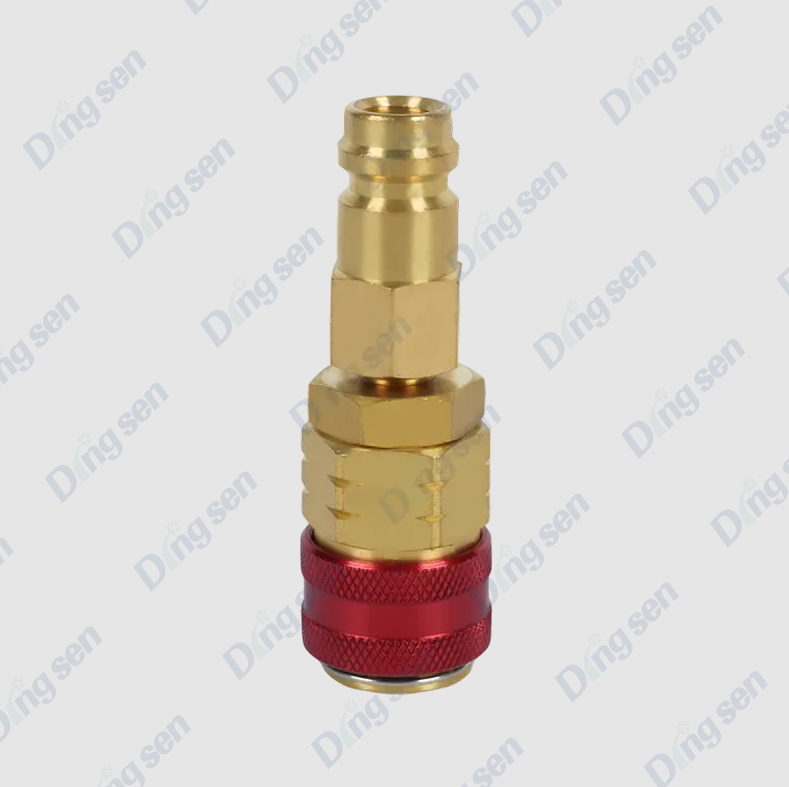

AC クイック コネクタの仕組みと故障箇所

自動車用 AC クイック コネクタは、バネ仕掛けの内部バルブと外部のロック リングまたはクリップを使用して、冷媒ライン間に密閉された耐圧接続を作成します。オスのフィッティングがメスの本体に押し込まれると、内部のシュレーダー型バルブが押し込まれ、冷媒が流れるようになります。ロッキング クリップは溝にカチッとはまり、圧力による偶発的な外れを防ぎます。通常は 高い側で 15 ～ 30 bar、低い側で 2 ～ 5 bar 標準 R-134a または R-1234yf システムの。

最も一般的な障害点は次のとおりです。

• Oリングシールの劣化 — 内部の O リングが時間の経過とともに硬化、亀裂、または膨張し、冷媒がシールを越えて浸透する可能性があります。
• ロッキングクリップの破損または紛失 — クリップが欠けていたり、曲がったり、亀裂が入ったりすると、システムの圧力によってコネクタが部分的に外れる可能性があります。
• 本体の割れや変形 — 物理的衝撃、取り付け時の締めすぎ、または長期間の熱サイクルにより、コネクタ本体に亀裂が生じる可能性があります。
• 内部バルブの故障 — 内部バルブが固着または腐食していると、コネクタが外観的には無傷であるように見えても、完全に開かず、冷媒の流れが制限され、AC 性能が低下する可能性があります。
• 汚染 — 外れているフィッティングから侵入する汚れ、破片、または湿気は、バルブシートと O リングのシール面を損傷する可能性があります。


ACクイックコネクタを点検する前の安全上の注意事項

AC 冷媒システムは大きな圧力下で動作し、突然放出されると凍傷、目の損傷、または窒息を引き起こす可能性のある化学物質が含まれています。検査または実地テストを開始する前に、次の注意事項に従ってください。

• 安全メガネと絶縁手袋を着用してください 加圧された冷媒ラインの近くで作業するときは常に。
• システムが加圧されている間は、クイックコネクタを決して取り外さないでください。 。コネクタを取り外す前に、必ず認定された回収装置を使用して冷媒を回収してください。
• で働く 換気の良い場所 。冷媒蒸気は空気より重く、床面の酸素と置き換わります。
• エンジンとACシステムを許可します。 少なくとも 15 ～ 20 分間冷却します 温度が 80°C を超える可能性があるコンプレッサーまたはコンデンサーの近くでコネクタを取り扱う前に、運転後に行ってください。
• 注意してください R-1234yf は軽可燃性 (A2L 分類) 。この冷媒が充填されたシステムを検査するときは、発火源を作業エリアから遠ざけてください。

段階的な目視および物理的検査

診断機器を使用する前に、徹底的な目視および手動検査から始めてください。この手順では明らかなコネクタ障害の大部分を特定し、コネクタごとにかかる時間は 5 分未満です。

コネクタ周りの油汚れの確認

冷媒システムは、コンプレッサーの潤滑に PAG または POE オイルを使用します。冷媒がコネクタシールを越えて漏れると、コンプレッサーオイルも一緒に運ばれ、冷媒が残ります。 黒ずんだ油っぽい残留物または油膜 コネクタ本体の周囲および近くのホースまたはパイプの表面に付着します。コイン大の小さな油汚れであっても、シールの欠陥を示す信頼できる指標となります。コネクタ本体と、周囲のホースおよびブラケット領域の半径 10 ～ 15 cm の両方を確認します。

ロッキングクリップを点検する

• 確認してください ロッキングクリップ（止め輪）が存在し、完全に挿入されています コネクタ本体の周りの溝に差し込みます。正しく取り付けられたクリップは、コネクタの表面と同じ高さかわずかに盛り上がった位置にある必要があります。傾いたり、部分的に挿入されたり、欠けたりしていません。
• 探してください 亀裂、変形、変色 クリップで。長時間熱にさらされたプラスチック クリップ (コンプレッサーの近くでよく見られる) は脆くなり、見た目には無傷に見えても破損する可能性があります。
• そっと試みてください コネクタを手で軸方向に引き離します クリップを放さずに。コネクタが正しくロックされていると、 ゼロ軸方向の動き 。手で引く力で隙間が開いた場合は、クリップがロック溝に適切に係合していないことを示します。

コネクタ本体の検査

• 外面全体を調べて、 亀裂、欠け、または白っぽいストレスマーク プラスチックボディの中に。加圧中に最も高い引張応力がかかるロック溝の直後の領域に特に注意してください。
• 金属コネクタを確認してください 腐食、孔食、またはネジ山の損傷 座面に。
• コネクタが次のとおりであることを確認します。 完全に着席した — 雄型継手は、雄型本体面と雌型本体面の間に目に見える隙間がないように、ロッキング クリップがカチッと音がする位置まで挿入する必要があります。コネクタの不完全な挿入は、冷媒の損失が遅くなる非常に一般的な原因です。

冷媒漏れの検出方法

目視検査だけでは、動作圧力下でコネクタに漏れがないことを確認できません。シールの完全性を確認するには、次の検出方法の 1 つ以上を使用します。

電子式リークディテクタ

電子冷媒漏れ検出器は、コネクタの漏れを見つけるための最も速く、最も高感度な方法です。加熱ダイオード検出器は、最低レベルの冷媒濃度を感知できます。 5 ppm (100 万分の 1) 、他の非実験的方法で検出可能な閾値を大幅に下回っています。 AC システムが動作し、完全に加圧されている場合:

• 検出器プローブをコネクタの全周に沿ってゆっくりと移動させ、距離を離します。 5～10mm 表面から。
• コネクタの下を確認してください - 冷媒蒸気は空気よりも密度が高く、漏れ源近くの最下点に蓄積します。
• 警報音または LED の点滅により、冷媒の存在が示されます。 確認してください alarm triggers at the connector body itself コネクタが原因であると結論付ける前に、近くの継手やホース接続部からではないことを確認してください。

UV蛍光色素検査

多くの自動車用 AC システムは、UV 蛍光染料で事前に充電されているか、染料インジェクター キットを使用して染料を注入できます。 UV (ブラック ライト) ランプの下では、漏れた染料が明るい黄緑色の蛍光を発し、コネクタ表面の漏れ位置を正確にマークします。この方法は特に次の場合に役立ちます。 コネクタの特定の箇所で漏れが発生していることを確認する — O リング シート、ボディの縫い目、またはロッキング クリップ ゾーン。

マニホールドゲージ圧観測

マニホールド ゲージ セットをサービス ポートに接続し、エンジンを停止し、システムを周囲温度にした状態でシステム圧力を記録します。正しく機能する R-134a システムの一般的な参考資料として、 周囲温度21℃ 、静圧は約 ハイ側とロー側の両方で 5 ～ 6 bar 。観測された圧力がこれを大幅に下回っており、システムが最近整備されていない場合は、コネクタまたはシステム内の他の場所での漏れによる冷媒の損失が示されています。ゲージを監視して、 5～10分 — 圧力測定値の低下により、進行中の漏れが確認されます。

コネクタの嵌合および解放機能のテスト

コネクタは物理的に損傷していなくても、正しく接続または解放されていないと、圧力を保持できなかったり、保守中に問題が発生したりする可能性があります。システムが安全に減圧され、冷媒が回収された後にのみ、係合および解放機能をテストしてください。

1. テストエンゲージメント — ロック クリップから明確なカチッという音が聞こえるまで、オスのフィッティングをメスの本体に押し込みます。クリック感は確実で明確でなければなりません。柔らかく不鮮明な係合は、クリップが溝に収まっていないことを示しており、コネクタがシステム圧力を確実に保持していないことを意味します。
2. 満席を確認する — 嵌合後、オスのフィッティングがメスの本体面と同一面、またはわずかに凹んでいることを視覚的に確認します。 2 つの嵌合面間に目に見える隙間がある場合は、挿入が不完全であることを示します。
3. 軸方向の保持力をテストする — 接続された継手の両側に軸方向にしっかりと手で引っ張る力を加えます。 分離や移動が発生してはなりません クリップがかかっている状態。動作により、ロック ジオメトリが磨耗していることがわかります。
4. テストリリース — 特定のコネクタ タイプに合わせて設計されたリリース ツールを操作するか、リリース タブを押します。適度な手の力でコネクタがスムーズかつ完全に外れるはずです。取り外すのに過剰な力が必要な場合は、O リングの膨張、汚れ、または本体ボアの変形を示している可能性があります。
5. 分解後のOリングの点検 — 分離したら、オスフィッティングの O リングに硬化、亀裂、平らな部分、または押し出しによる損傷がないか調べます。健全な O リングは次のとおりです。 しなやかで、均一に丸く、表面欠陥がない 。この検査に合格しない O リングは、再組み立てする前に交換してください。

診断の概要: 症状、考えられる原因、および対処方法

AC クイック コネクタを保守ではなく交換する場合

一部のコネクタの障害は、O リングを交換し、フィッティングを再装着することで解決できます。コネクタ全体の交換が必要な場合もあります。次の状況では、O リングだけでなくコネクタ アセンブリ全体を交換します。

• コネクタ本体に亀裂がないか — ひび割れたプラスチックや金属の本体は冷媒の圧力を安全に保持できないため、すぐに交換する必要があります。
• ロック溝の摩耗または変形 — クリップが確実にスナップしなくなったり、ロック時に雄継手が軸方向に移動したりする場合は、本体の形状が使用可能な限界を超えています。
• Oリング交換後も漏れが続く — 適切なサイズの新しい O リングを使用しても漏れが続く場合は、コネクタ穴内のシール面が損傷または腐食しており、どの O リングに対してもシールできません。
• コネクタの使用年数が 10 年または 150,000 km を超えている — プラスチック製のコネクタ本体と内部のバルブ スプリングは、目に見える状態に関係なく、時間の経過とともに劣化します。走行距離の多い車両では、主要な AC 整備（コンプレッサーまたはエバポレーターの交換）中に事前に交換することが、費用対効果の高い予防保守になります。

AC クイック コネクタを再組み立てするときは、必ず、清潔なシステム互換 PAG または POE オイルで潤滑された新しい O リングを取り付けてください。 システム圧力がかかった O リングは決して再利用しないでください。 たとえ損傷がないように見えても、以前の装着による圧縮永久歪みにより、新しいリングほど確実にシールされないことになります。
