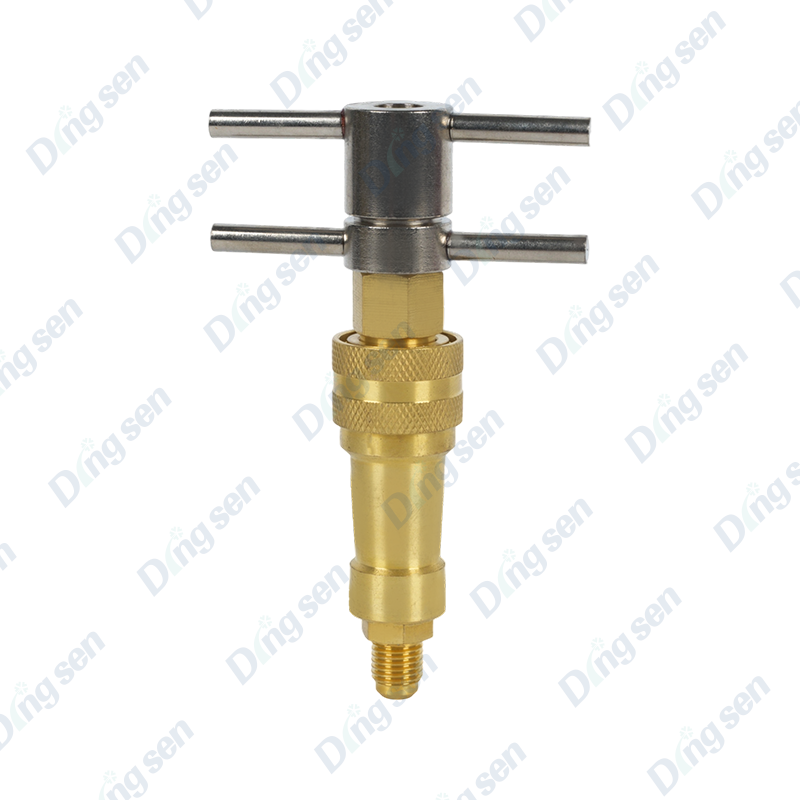

カーエアコン用クイックコネクターとは何ですか？

A カーエアコン用クイックコネクター です 特殊なカップリング装置 これにより、車両の空調冷媒ラインとマニホールド ゲージ セット、冷媒回収機、真空ポンプ、充電ステーションなどの外部サービス機器との間の、迅速、工具不要、漏れのない接続が可能になります。レンチを使用したり、固定するために複数回回したりする必要があるねじ付き継手を使用するのではなく、クイック コネクタが 1 回押してクリックするだけでサービス ポートにラッチします。 瞬時に密閉し、同様に素早く解放します レバーまたはカラーが作動したとき。これらのコネクタは、あらゆるプロの自動車用 A/C サービス ツールキットに不可欠なコンポーネントであり、冷媒漏れや湿気汚染のリスクを伴うことなく、効率的な冷媒充填、システム圧力テスト、漏れ検出、冷媒回収を可能にします。

クイックコネクタがカーエアコンシステムに使用される理由

自動車用空調システムは、密閉された加圧回路として動作します。サービス機器の接続または切断は、冷媒の損失、空気の侵入、湿気による汚染のリスクをもたらします。これらすべてがシステムのパフォーマンスを低下させたり、コンプレッサーの損傷を引き起こしたりします。クイック コネクタは、カップリングが完全に嵌合するまで接続の両側を密閉状態に保つ内部バルブ機構を組み込むことで、この課題に直接対処します。

古いスレッド型サービス カップリングに比べて、実際的な利点は次のとおりです。

• 速度 : 接続と切断に数分ではなく数秒かかるため、車両ごとのサービスベイタイムが短縮されます。
• 冷媒損失を最小限に抑える : セルフシールバルブ設計により、接続および切断操作中に冷媒が漏れるのを防ぎます。
• 工具は必要ありません : サービスポートでのレンチやスパナの必要性がなくなり、ポート損傷のリスクが軽減されます。
• オペレーターの安全 : 密封された接続により、凍傷や目の損傷を引き起こす可能性のある冷媒との直接接触から技術者が保護されます。
• 規制遵守 : 現在、多くの環境規制により、使用中に冷媒を回収することが義務付けられています。クイック コネクタにより、回収装置の取り付けが簡単かつ迅速になり、コンプライアンスをサポートします。

カーエアコンクイックコネクタの仕組み

クイックコネクタの動作原理は、 押して接続、引いてレバーでリリース 内部二重逆止弁を組み合わせた機構です。このメカニズムを理解することは、技術者がコネクタを正しく使用し、よくある間違いを避けるのに役立ちます。

接続シーケンス

1. 正しいサービスポートを特定する ：低圧（吸入）側ポートと高圧（吐出）側ポートのサイズが異なり、相互接続を防止します。ローサイド ポートの直径はハイサイド ポートよりも大きくなります。
2. コネクタの位置を合わせます : クイック コネクタをサービス ポート フィッティングの上にスライドさせ、交差ねじやコッキングを避けるためにまっすぐな方向を向いていることを確認します。
3. 押して係合する : カチッという音が聞こえるまで、コネクタ本体を前方にしっかりと押し込みます。このカチッという音は、ロック リングまたはコレットがサービス ポートの溝にカチッとはまったことを示します。
4. バルブ開度 : コネクタが完全に装着されると、内部ピンまたはアクチュエータがシュレーダー バルブ (サービス ポート バルブ) を押して開き、同時にコネクタ自体の内部バルブが開き、冷媒が流れるようになります。
5. 座席の確認 : コネクタ本体を軽く引っ張ると、ロックされていることを確認します。コネクタが正しく装着されている場合、リリース機構を作動させないとコネクタが外れることはありません。

切断シーケンス

1. サービスバルブを閉めてください マニホールドゲージまたは充電ステーションに取り付けて、ホースをシステムから切り離してから取り外してください。
2. リリースを作動させる : リリース ボタンを押すか、リリース カラーをスライドさせるか、レバーを握って (コネクタの設計に応じて) ロッキング コレットを引っ込めます。
3. 引き戻す : コネクタが引き抜かれると、コネクタとサービスポートの両方の内部バルブが同時に閉じ、冷媒がシステム内に閉じ込められ、冷媒が大気中に逃げるのを防ぎます。
4. 検査してキャップをする : 汚れを防ぐため、取り外し後はすぐにサービス ポートのダスト キャップを元に戻してください。

カーエアコン用クイックコネクタの種類

自動車用 A/C サービス用のクイック コネクタは、さまざまなシステム設計、冷媒の種類、サービス機器のインターフェイスに適合するように、いくつかの構成で製造されています。互換性と安全性を確保するには、正しいタイプを選択することが不可欠です。

冷媒の種類と接続口径別

車両で使用される冷媒によって、ポートのサイズとコネクタの仕様が決まります。ほとんどの場合、サイズの違いによって間違ったタイプのコネクタを使用することは物理的に防止されますが、サービスの前にシステムのタイプを知っておくことが重要です。

• R-134a システム : 1990 年代初頭から 2010 年代半ばまでに製造された車両の大部分は、R-134a 冷媒を使用しています。ローサイドサービスポートは 1/4 インチ SAE クイックコネクト フィッティング;ハイサイドポートは 16mm (または 3/8 インチ SAE) クイックコネクト .
• R-1234yf システム : 新しい車両 (多くの市場では通常 2017 年以降) は、低 GWP 冷媒である R-1234yf を使用します。サービス ポートは、独自のクイック接続設計を使用しています。 R-134aコネクタとは互換性がありません 、冷媒タイプが相互汚染されないようにします。
• R-12 レガシー システム : R-12 (モントリオール議定書に基づいて段階的に廃止) を使用する古い車両には、異なる、より大きなネジ付きポートが付いています。改造アダプタを利用すると、変換後に最新のクイック コネクタでこれらのシステムにサービスを提供できるようになります。
• CO2 (R-744) システム : 電気自動車やハイブリッド自動車に搭載されている CO2 A/C システムは、最大圧力で動作します。 130 バール (1,885 psi) — 従来のシステムよりもはるかに高い — これらの極端な条件に耐えられる専用の高圧クイック コネクタが必要です。

リリースメカニズムによる

• プッシュボタンリリース : 側面に取り付けられたボタンが保持ピンを押し、コネクタを引っ張って自由にできるようにします。シンプルかつ迅速で、標準のサービスホースエンドに共通です。
• スライド式カラーリリース : コネクタ本体の周囲のスリーブをホースに向かってスライドさせて戻し、ロッキング コレットを外します。しっかりとしたグリップを提供し、偶発的なリリースに対して耐性があります。
• レバー作動リリース : コネクタ側面のハンドルまたはレバーにより内部バルブの閉鎖とロックの解除が同時に行われるため、片手での取り外しが可能です。高頻度の生産ラインでの使用に最適です。
• カプラー式(2ピース) ：パチンとくっつく男女のハーフ。雌側半分はサービスホースに恒久的に取り付けることができます。オスの半分は車両ポートのアダプターに接続します。冷媒回収ステーション構成で一般的。

サービスアプリケーション別

• ローサイド（吸引）コネクタ : 低圧サービスポートに接続します。通常、真空テスト、冷媒充填、低圧側圧力監視に使用されます。
• ハイサイド（放電）コネクタ : 高圧ポートに接続して、高圧側圧力の読み取りと冷媒回収を行います。通常は次の圧力に対する定格が必要です 500 psi (34 バール) 従来の冷媒用。
• デュアルポートコネクタセット : ローサイド接続とハイサイド接続用の整合ペアとして販売され、相互接続を防ぐために青 (ローサイド) と赤 (ハイサイド) に色分けされています。

理解すべき主な仕様

自動車用 A/C サービス用のクイック コネクタを選択または評価する場合、次の技術パラメータによって適合性と安全性が定義されます。

材料と構造: 高品質のコネクタの作り方

高圧、極端な温度、化学薬品への曝露、頻繁な使用など、自動車のエアコンサービスの過酷な条件下でのクイック コネクタの信頼性は、材料の選択と精密な製造に完全に依存します。

ボディおよびハウジングの材質

高品質のクイックコネクタを使用 真鍮または鍛造アルミニウム合金 厳しい公差に合わせて精密に機械加工されたボディ。真鍮は冷凍機油や湿気に対して優れた耐食性を備えています。軽量化が重要な場合にはアルミニウムが好ましい。ステンレス鋼は、最高の耐食性が必要な用途や CO2 (R-744) 高圧システムに使用されます。クロムまたはニッケルメッキは、表面の耐久性を向上させ、コネクタが車両のサービスポート上の異種金属と接触する場合の電気腐食を防ぐために適用されることがよくあります。

シールとOリングの材質

内部シールは、長期的な漏れ性能を決定する上で最も重要なコンポーネントです。冷媒とコンプレッサーオイルが異なれば、必要なシール材料も異なります。

• NBR(ニトリルブタジエンゴム) : R-12 以前のミネラルオイル システム用の伝統的なシール材料。 PAG オイルとの互換性に関しては推奨されません。
• HNBR（水素化NBR） : 最新の自動車用 A/C コネクタで最も広く使用されているシール材。 R-134a および PAG コンプレッサー オイルとの優れた適合性、動作範囲 -40℃～150℃ .
• EPDM : R-1234yf システムおよび一部の水ベースまたは CO2 システムに使用されます。幅広い冷媒に対して耐薬品性がありますが、鉱物油とは互換性がありません。
• PTFE（ポリテトラフルオロエチレン） : ハイエンドコネクタのバックアップリングやバルブシートに使用されます。実質的に化学的に不活性で、非常に低摩擦のシール面を提供します。

精密加工と気密検査

プロフェッショナルグレードのクイックコネクタは、 精密CNC加工 合わせ面、ロック溝、バルブシートの寸法が公差内で正確であることを確認します。 ±0.01mm～±0.05mm 。組み立て後、各コネクタは気密テスト (通常はヘリウム漏れ検出または窒素圧力保持テスト) を受け、組み立てられたユニットが指定の漏れ率を満たしていることを確認してから工場出荷されます。この品質ステップにより、数千回のサービス サイクル後に確実にシールされるコネクタと、早期に漏れが始まるコネクタとが区別されます。

自動車用エアコンサービスにおける一般的な用途

クイック コネクタは、カー エアコンのメンテナンスや修理作業のあらゆる分野で使用されます。どの操作にどのコネクタ タイプが必要かを理解することは、技術者が正しく装備するのに役立ちます。

冷媒の充填と補充

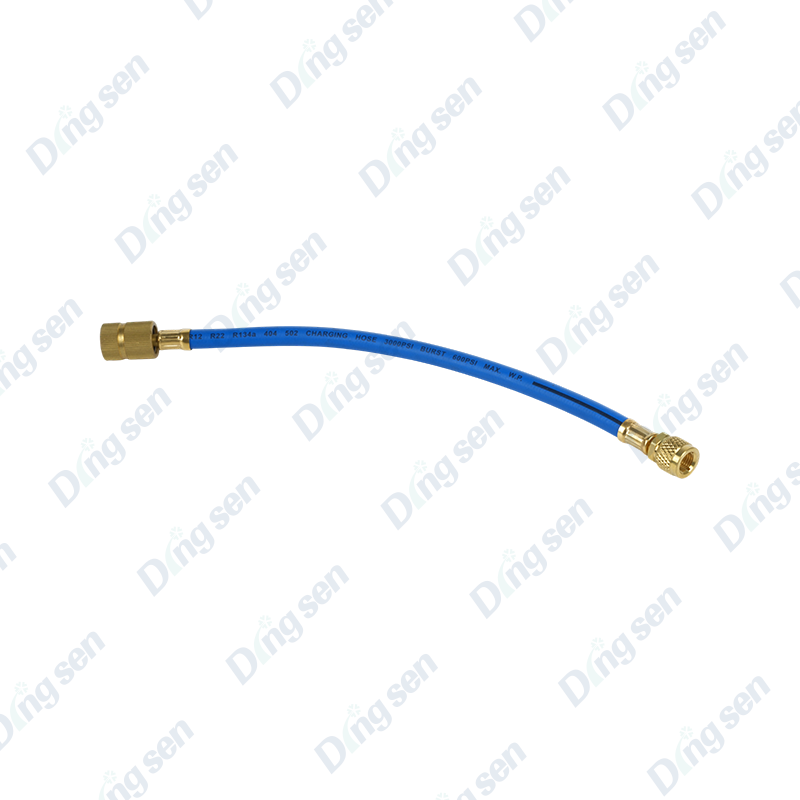

緩慢な漏れや定期的なメンテナンスにより A/C システムの冷媒が失われた場合は、メーカーが指定した重量までシステムを再充電する必要があります (通常は 冷媒400g～900g 車両のサイズにより異なります）。ローサイドサービスポートのクイックコネクタは、冷媒シリンダーまたは充電ステーションからの充電ホースをシステムに接続します。セルフシールバルブにより、接続時および切断時にシステムに空気が入らず、冷媒が漏れることはありません。

システムの圧力テストと漏れ検出

マニホールドゲージセットを接続するために、ハイサイドとローサイドの両方のクイックコネクタが同時に取り付けられます。ゲージにはリアルタイムのシステム圧力が表示されるため、技術者は過充電、過充電、コンプレッサーの故障、システムの詰まりなどの問題を診断できます。リークテストでは、窒素がサービスポートを通じて次の圧力で導入されることがあります。 150 ～ 200 psi (10 ～ 14 バール) 冷媒を再充填する前に漏れを特定します。

真空排気

修理のために開けられたシステムに冷媒を注入する前に、システムを真空ポンプで排気してすべての空気と水分を除去する必要があります。両方のサービス ポートのクイック コネクタは、真空ポンプをシステムに接続します。避難プロセスでは通常、システムが次のレベルまで低下します。 500ミクロン（0.5Tまたはr）以下 、残留水分が周囲温度で蒸発するレベル。

冷媒回収

ほとんどの国の環境規制では、冷媒回路の開放を伴う A/C システムの修理前に冷媒を回収することが義務付けられています。回収マシンは両方のサービス ポートのクイック コネクタを介して接続し、認定された回収シリンダーに冷媒を抽出します。クイック コネクタは、接続および切断操作中に大気中に失われる冷媒を最小限に抑え、環境コンプライアンスをサポートします。

コンプレッサーオイルインジェクション

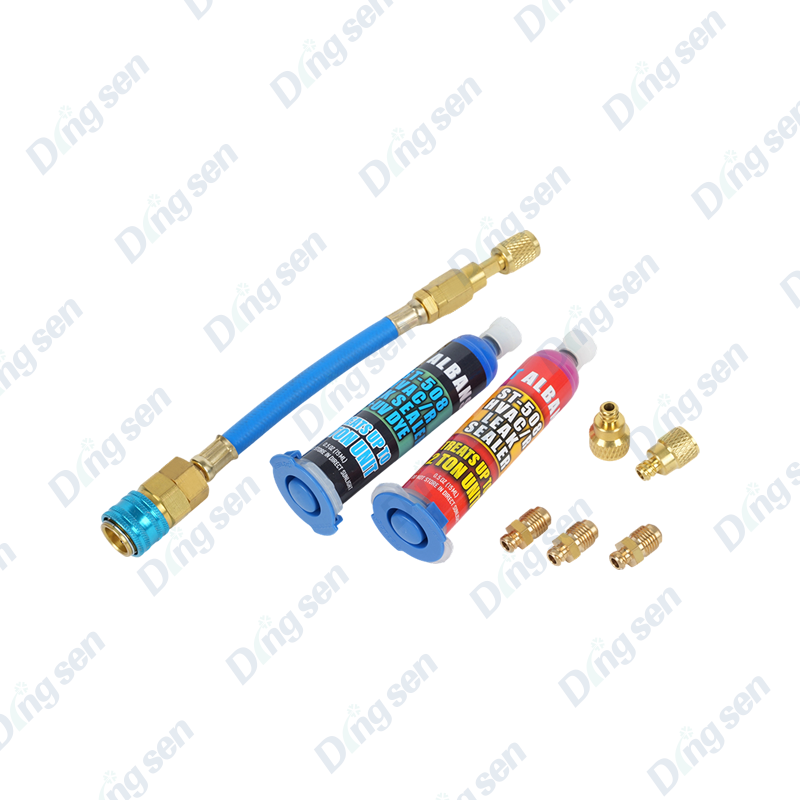

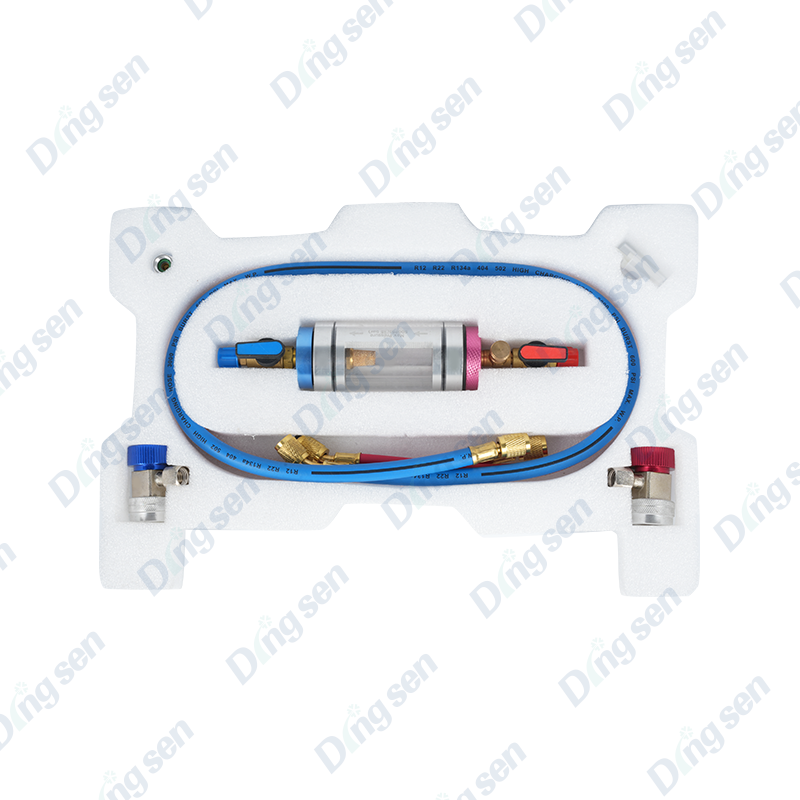

コンプレッサーの交換やシステムのフラッシュなどの大規模な修理の後は、適切な量のコンプレッサー潤滑油 (通常は R-134a システム用 PAG オイル or R-1234yf システム用 POE オイル ）を再導入する必要があります。特殊なクイック コネクタ アダプタを使用すると、システムを大気開放せずにオイル インジェクタをサービス ポートに接続できます。

互換性: コネクタと車両の適合

車の A/C クイック コネクタを使用する際の最も重要な実用的な側面の 1 つは、コネクタと車両のサービス ポート設計の間の互換性を確保することです。標準化は数十年にわたって改善されてきましたが、車両のメーカー、モデル年、冷媒システムには依然として大きな違いがあります。

適切な使用、メンテナンス、および保管

最高品質のクイック コネクタであっても、使用方法が間違っていたり、メンテナンスが行われていなかったりすると、早期に故障します。これらのベストプラクティスに従うことで、耐用年数が延長され、一貫したシール性能が保証されます。

使用中

• 冷媒の種類を必ず確認する 接続する前に。 R-134a コネクタを R-1234yf ポートに接続することは、ポート サイズの違いによって物理的に妨げられますが、不適切なアダプタを使用して強制的に接続すると、冷媒が相互汚染される可能性があります。
• 定格使用圧力を超えないようにしてください 。高圧側で低圧側コネクタを使用しようとすると、ロック機構に致命的な故障が発生する可能性があります。
• 圧力がかかっている状態では決して接続を外さないでください 最初にマニホールドバルブを閉じ、適切な回復手順を通じてライン圧力を解放する必要はありません。高圧下で強制的に切断すると、怪我や冷媒の放出の危険があります。
• 使用前に O リングを点検してください 。 O リングに亀裂、変形、または潰れがある場合は、直ちに交換する必要があります。ほとんどの標準コネクタ用の交換用 O リング キットが広く入手可能です。

洗浄と保管

• 使用後は毎回、コネクタ本体とポートの接触面を清潔な乾いた布で拭き、油の残留物や汚れを取り除いてください。
• O リングの柔軟性を保ち、乾燥やひび割れを防ぐために、定期的に少量の冷凍機油を O リングに塗布してください。
• バルブやシール面の汚染を防ぐため、コネクタはポート接触端に防塵キャップを付けて保管してください。
• 乾燥した適度な温度の環境に保管してください。 60°C を超える温度で長期間保管すると、O リング エラストマーが劣化する可能性があります。
• 高所から落としたコネクタや、ロック機構に衝撃による損傷の兆候があるコネクタは、目に見える損傷がない場合でも交換してください。

クイック コネクタの交換が必要な兆候

コネクタの磨耗や損傷の兆候を初期に認識することで、冷媒の損失、汚染、および保守作業中の潜在的な安全上の事故を防止します。

• 関与または解放するのが難しい : 押したり外したりするのが難しいコネクタには、ロッキング コレットが磨耗していたり、保持ピンが曲がっていたり、本体が変形している可能性があります。
• 接合部付近に冷凍機油の残留物が見える : オイルトラッキングは、測定可能な圧力損失が発生する前であっても、シールのウィーピングの最初の兆候の 1 つです。
• 真空保持の失敗 : 真空排気中にマニホールド ゲージが予想よりも早く真空度が低下していることを示している場合は、コネクタのシールが空気の侵入を許可している可能性があります。
• ひび割れまたははみ出した O リング : 使用前の検査中に表示されるため、コネクタを使用に戻す前にこれらを交換する必要があります。
• 本体の腐食や穴あき : 表面腐食はバルブ部品の内部腐食を示している可能性があり、シールと構造的完全性の両方が損なわれます。
